一、產品簡介



光伏電纜是一種電子束交叉鏈接電纜，額定溫度為120°C，這一額定值相當于在90°C的持續溫度條件下可使用18年；而當溫度低于90°C時，其使用壽命更長。通常，要求太陽能設備的使用壽命應達到20至30年以上。

光伏電纜的特性是由其電纜專用絕緣料和護套料決定的，我們稱之為交聯PE，經過輻照加速器輻照以后，電纜料的分子結構會發生改變，從而提供其個方面的性能。抗機械載荷實際上，在安裝和維護期間，電纜可在屋頂結構的銳邊上布線，同時電纜須承受壓力、彎折、張力、交叉拉伸載荷及強力沖擊。如果電纜護套強度不夠，則電纜絕緣層將會受到嚴重?fù)p壞，從而影響整個電纜的使用壽命，或者導致短路、火災和人員傷害危險等問題的出現。



二、產品標準



本產品應用標準2 Pfg 1169/08.2007



三、適用范圍



本產品適用于直流電壓端，發電設備的引出鏈接和組件間匯流連接，最高電壓DC1.8kV的光伏發電設備系統。



四、使用特性



工作溫度–40℃～90℃彎曲半徑≤5D短路溫度電纜短路時（最長持續的時間不超過5S）導體最高溫度不超過250℃耐氣候性符合UV（UVISO 4892-2A）耐臭氧符合IEC60811-2-1阻燃特性單根垂直燃燒（符合IEC60332-1）具有優異的耐酸堿性和耐濕熱性。

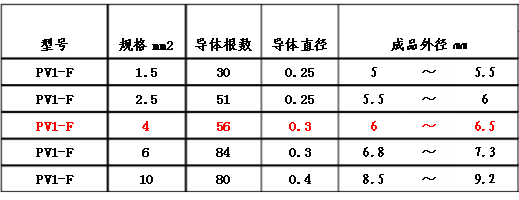

五、電纜規格型號





六、產品結構



導體：IEC60228 5類絞合鍍錫銅線       PV1-F2.5、4、 6、10mm2

絕緣：交聯低煙無鹵阻燃聚烯烴雙層絕緣    厚度﹥0.5mm，并符合客戶給定的限值。

護套：交聯低煙無鹵阻燃聚烯烴    厚度﹥0.5mm

采用150℃無鹵阻燃光伏電纜輻照絕緣料（因?yàn)樽罡邷囟葹?20℃，必須高于它），是以無鹵無毒改性聚烯烴樹脂為主要原料，加入無鹵無毒阻燃劑、熱穩定劑、消煙劑、防霉劑等助劑，不含鹵素（歐洲特別強調）、重金屬、磷元素。且符合ROHS，浸水后絕緣電阻變化小。
